Публикуем очередной гостевой пост компании ИТ-ГРАД. Никто не скажет лучше про продукт, чем пиарщики его вендора. Поэтому мы просто процитируем одну из брошюр NetApp о новоиспеченной E2700 серии. "СХД NetApp E2700 представляет собой простое решение для хранения данных в средах SAN. Она легко интегрируется практически в любые среды хранения данных, основанные на приложениях, предлагает множество вариантов хостингового подключения и поддерживает  различные типы дисков и дисковых полок. Высокие показатели IOPS и пропускной способности позволяют оптимизировать уровень производительности без усложнения инфраструктуры и увеличения затрат на обслуживание, питание и приобретение дополнительного дискового пространства. Интуитивно понятный интерфейс E2700 упрощает ее установку и обслуживание, а также предоставляет доступ ко всем функциям корпоративного класса, обеспечивающим стабильную производительность, целостность данных и их безопасность".

Довольно много лестных слов, и мы с ними согласны.

В данной статье мы рассмотрим анбоксинг системы хранения E2724, которая пришла к нам на тестирование.

Собственно, вот что пришло:

Коробочка довольно-таки небольших размеров, весом в 26 кг, не смотрите что на коробке 110 кг – это запугивание. Коробку вскрываем. В отличие от дисков, которые NetApp присылает в гигантских коробках с кучей поролона, тут все выглядит скромно. Сэкономили место даже с рельсами, компактно упаковав их в пазлах упаковки. Довольно практично.

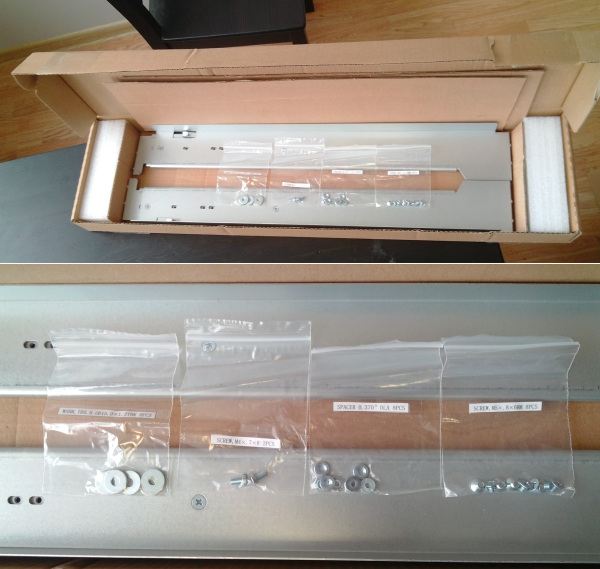

Так выглядят рельсы и их крепление:

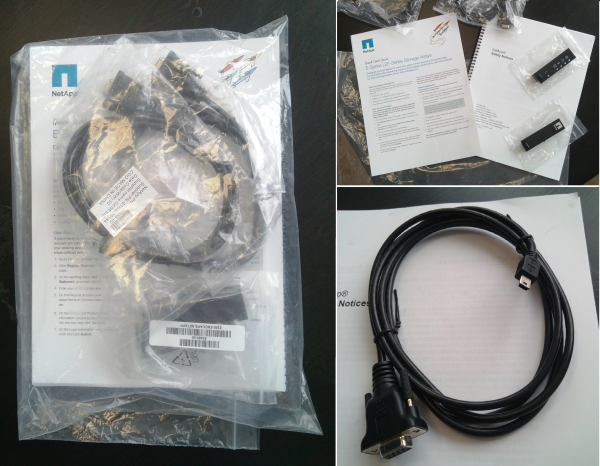

Как же без документации? «Quick start guide» и «Safety Notice» по вашей просьбе! Боковые колпачки и консольный кабель с mini-USB разъемом в этом же пакете.

Внешний вид и габариты

Избавимся от полиэтилена и картона.

В линейке продуктов E2700 серии представлено 3 модели: E2712, E2724 и E2760. Последние две цифры (12, 24 и 60) обозначают количество дисков в корзине. Как вы уже догадались, у нас их 24 и модель аппарата E2724.

В высоту составляет 2 юнита, размеры и вес привожу в табличке с официального сайта.

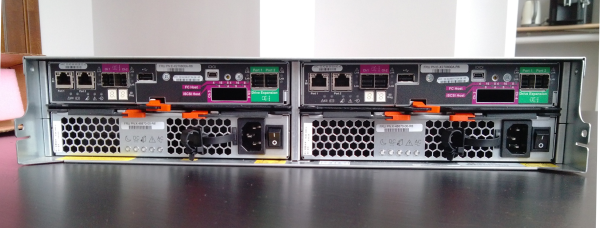

Подробно рассмотрим вид сзади.

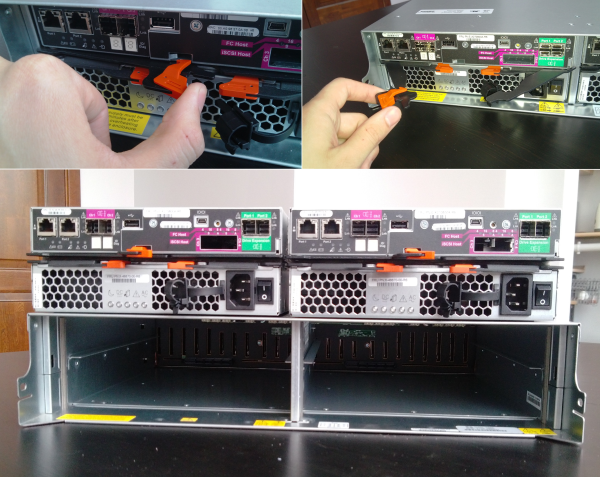

Четыре FRU (Field Replaceable Unit) – легкосменные модули, поддерживающие «горячую» замену в случае сбоя, группируются попарно: 2 контроллера хранилища и 2 блока питания. Контроллеры сверху.

Заменяются достаточно легко и быстро.

Контроллеры E2700 оснащаются в базе портами SAS 12Gb/s, и поддерживают расширение с помощью Host Interface Cards (HIC) с портами FC 16G, iSCSI 10G, а также дополнительными портами SAS 12G.

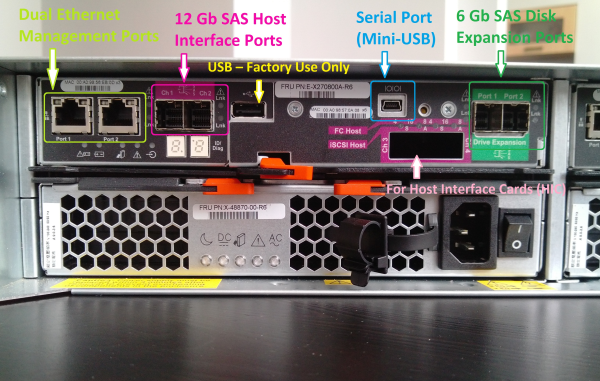

«Что есть» слева-направо:

• Dual Ethernet Management Ports;
• 12 Gb SAS Host Interface Ports;
• USB – Factory Use Only;
• Serial Port (Mini-USB);
• 6 Gb SAS Disk Expansion Ports;

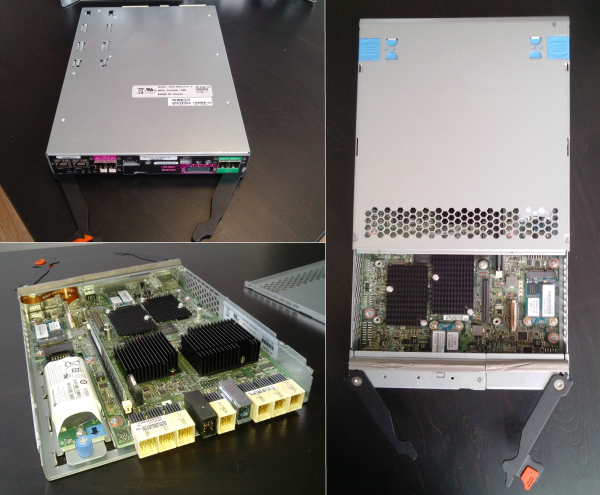

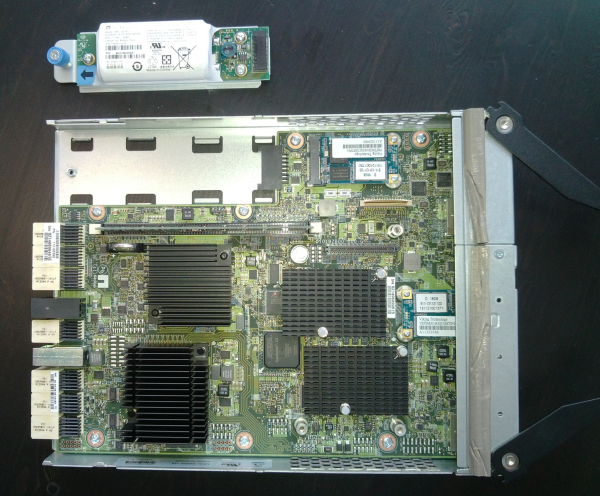

Вынув контроллер, заглянем внутрь. Крышка открывается снизу, поэтому нам надо его перевернуть.

• Controller Processor LSI SAS 3108 (“Invader”) dual-core ROC;
• Controller Flash 32 GB for SANtricity OS and cache offload (two 16 GB mSATA modules);
• Controller Memory 8 GB;
• Controller Battery - её я вынул, т.к. не удержался перед голубым фиксатором (к слову, если вы видите голубые пластмассовые крепления, то этот модуль легкозаменяемый).

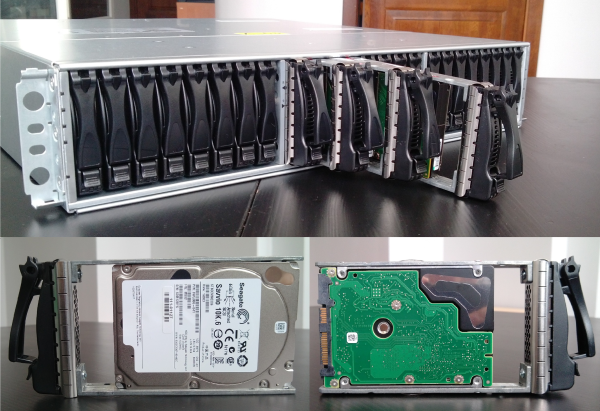

Серия E2700 поддерживает возможность сочетания различных типов дисков в одной СХД (SAS, NL-SAS и SSD диски). Увеличить объемы СХД можно с помощью дисковых полок на 12, 24 и 60 дисков. В E2724 дополнительно можно подключить максимум 7 полок. Максимальное количество дисков – вплоть до 192 штук с полками расширения и 120 твердотельных накопителей с модулями расширения на 24 накопителя. Максимальная «сырая» емкость 28.8TB , с возможностью расширения - до 700.8TB (168 дисков объемом 4ТБ в дополнительных полках + 24 диска по 1.2ТБ в корзине c контроллерами).

Полка на 12 дисков идеально подходит для организаций с ограниченным бюджетом, которым требуются производительные и одновременно емкие накопители. Полка на 24 диска позволяет достичь максимальной производительности на один блок при снижении энергопотребления до минимума. Полка на 60 дисков увеличивает плотность хранения и позволяет хранить до 240 ТБ данных в стойках 4U, что особенно важно для сред с высокой потребностью в дисковом пространстве.

Поддерживаемые дисковые полки расширения:

• DE6600 (4U, 60 дисков): 2,5" 10 000 об/мин SAS 1,2 ТБ/900 ГБ/600 ГБ (с полным шифрованием/с неполным шифрованием); 3,5" 7200 об/мин 4/3/2 ТБ (с полным шифрованием/с неполным шифрованием); диски 800GB SSD;
• DE5600 (2U, 24 диска): 2,5" 10 000 об/мин SAS 1,2 ТБ/900 ГБ/600 ГБ; диски 800GB SSD;
• DE1600 (2U, 12 дисков): 7200 об/мин SAS 4/3/2 ТБ.

Т.к. система бралась на тест, нас не интересовали объемы и поэтому наш массив оснащен SAS дисками объемом 600 GB.

Как всегда, всю подробную информацию о серии E2700 можно найти на официальном сайте NetApp.

P.S. Компания ИТ-ГРАД предоставляет специальные цены на приобретение блочных систем хранения данных NetApp E2700. Отличительной особенностью данной модели является более низкая стоимость за терабайт полезного пространства.

Еще 2 недели NetApp Е2700 будет находиться в тесте. А с 16 июня у вас есть возможность протестировать систему лично. Оставляйте заявки на тестирование!
